Die Formantfilter

Die Formantfilter (FF) sind das mächtigste Werkzeug des Trautoniums zur Klangbeeinflussung. Für jeden Kanal steht ein eigener Filter zur Verfügung, der sich auch in einer eigenen Baugruppe befindet.

Die FF sind das letzte Glied in der Signalkette bevor die 4 Kanäle wieder zusammengeführt werden.

Pro FF kann zwischen Bandpassfilter und Tiefpassfilter gewählt werden.

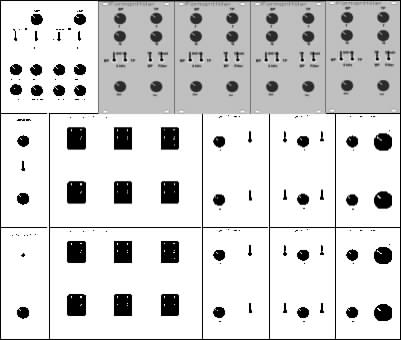

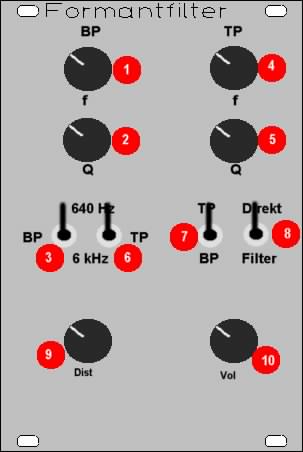

Die Bedienelemente:

  1. Feineinstellung der Grenzfrequenz des Bandpassfilters
  2. Güte (Steilheit) des Bandpassfilters
  3. Umschaltung des Frequenz- bereiches des Bandpassfilters zw. 0,64 und 6 kHz
  4. Feineinstellung der Grenzfrequenz des Tiefpassfilters
  5. Güte des Tiefpassfilters
  6. Umschaltung des Frequenzbereiches des Tiefpassfilters
  7. Umschaltung zwischen Tiefpass- und Bandpassfilter
  8. Schaltet den Filter ein und aus. Aus bedeutet - das Ursprüngliche Signal wird ungefiltert weitergeleitet.
  9. Ermöglicht das Signal zu verzerren
  10. Lautstärkeregler um ein Übersteuern des nachfolgenden Summen- verstärkers im Eingang zu vermeiden

Bemerkungen:

Die Filter sind mit sehr hoher Güte ausgeführt. Der bekannteste Anwendungsfall mit sehr hoher Güte ist die Erzeugung der Vokale a,e,o,u.

Die Justierung der Filter bis zum gewünschten Klangergebnis erfordert etwas Fingerspitzengefühl, sowie etwas Übung.
